Стенд сход развал 3D Техно Вектор 7 P 7204 TAS

ТЕХНО ВЕКТОР 7
с технологиями 3D и WideScope

Применяемость: Подъемник
Расстояние от камер: 2200 - 3000 мм

Техно Вектор 7 - новейший 3D стенд "сход-развал" компании Технокар.
Система машинного зрения может состоять из 2-х или 4-х видеокамер.
Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
Измерение может производиться на уровне пола.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Система машинного зрения WideScope
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

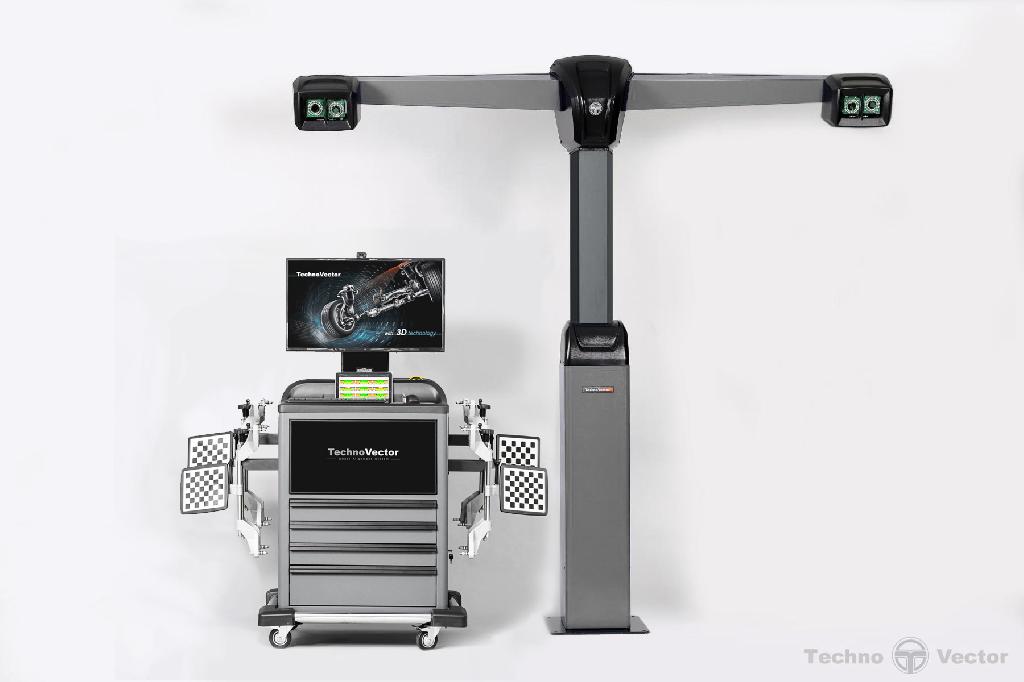

Стенды содержат следующие основные элементы:
1.Компьютерная стойка
*эргономичная рабочая панель управления;
*полноразмерная клавиатура;
*беспроводной пульт управления;
*современный, высокоскоростной процессор;
*21,5 дюймов LCD цветной широкоформатный монитор;
*программное обеспечение Техно Вектор с трехмерной визуализацией.

2.Самоцентрирующиеся захваты колес
*Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3.Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
*плоских мишеней с градиентным рисунком покрытые защитным слоем;
*прочного ударо-защищенного корпуса.

4.Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5.Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

V   7   2   0   4   Т   5   А
1   2   3   4   5   6   7   8
1 - Буквенное обозначение серии компьютерной стойки: Т, V, P.
2 - Цифровое обозначение серии прибора по типу измерения:
7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер:
0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.
6 - Буквенное обозначение типа корпуса видеокамер: T, K, H, M.
7 - Обозначение максимального разрешения видеокамер: 1 (1,3Мп), 5 (5Мп).
8 - Буквенное обозначение варианта исполнения корпуса видеокамер: Premium, Pro, Optima, Steel.

Аксессуары "Техно Вектор 7"
Система машинного зрения    1
Компьютерная стойка 1
Электронный блок    1
Мишени с градиентным рисунком   4
Самоцентрирующийся колесный адаптер (захват)    4
Стопор руля 1
Упор для тормоза    1
Поворотная платформа    2
Приемник пульта дистанционного управления   1
Пульт дистанционного управления 1
Руководство по эксплуатации 1

Основные свойства:
Серия   Серия Steel.
Серия стендов для сложных и нестандартных условий установки.

Количество камер    Четыре неподвижные камеры.
Типы камер  Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа Напольный. Т-образная стойка
Компьютерная стойка P - серии
Применяемость   Подъемник
Расстояние от камер до центра передних поворотных платформ  2200 - 3000 мм (измерительная высота на уровне пола)
Основные преимущества   Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *
