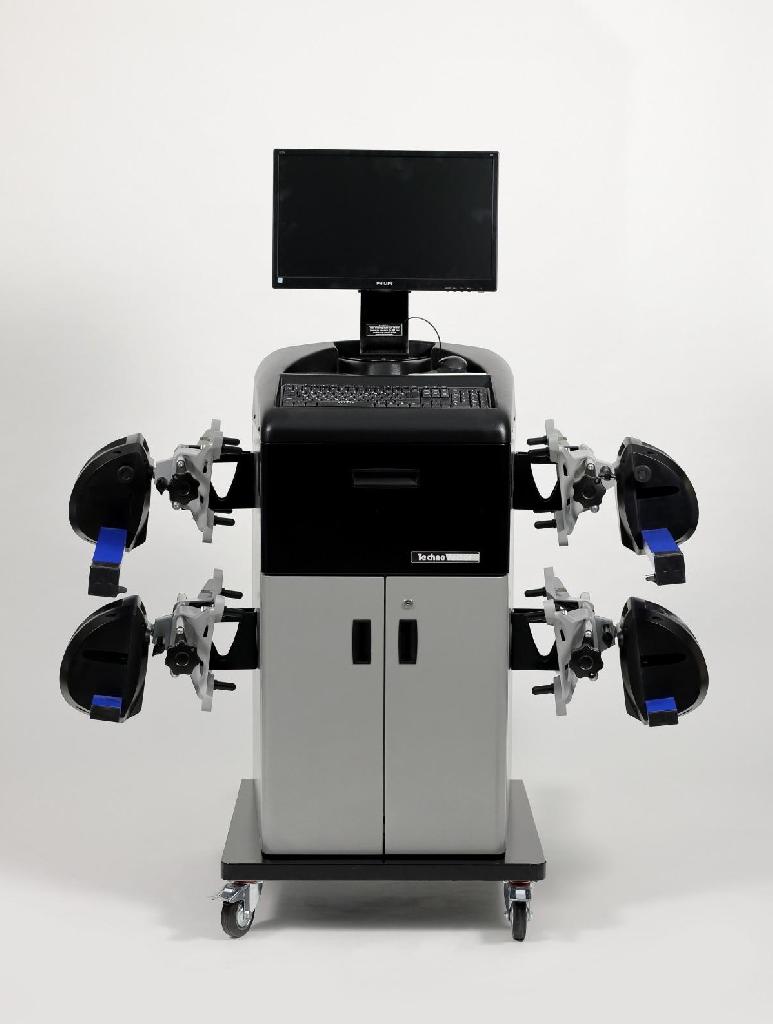

Стенд сход развал Техно Вектор 4 T 4216 кордонный

Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.

Техно Вектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:

суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес *;
углы симметрии осей *.
для передней оси (управляемые колеса):

угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».

T    4    2    1    4    N
1    2    3    4    5    6
1 - Буквенное обозначение серии компьютерной стойка – Т.

2 - Цифровое обозначение серии приборов по типу измерения:
• 4 - измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4-5 - Цифровое обозначение общего количества датчиков в данной модификации.

6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.

В случае отсутствия буквенного обозначения п. 6 — допускается написание модификации без пробелов.

ТЕХНО ВЕКТОР 4
стенд с кордовой связью

Производство стендов "Техно Вектор" традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.

Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB - порт повышает скорость обмена информацией.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера, дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.
Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированные датчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:
«Замкнутый контур» - предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.
«П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.
«2 ИБ» - предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения.
Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией.

В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Компьютерные стойки управления прибором имеют маркировку «Т» - в случае комплектации стандартной стойкой и «S» - в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.

Модификация компьютерной стойки выбирается по желанию заказчика. В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.
