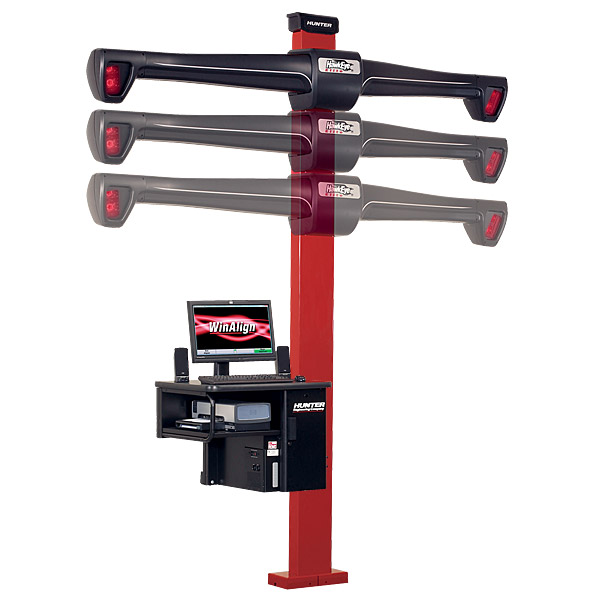

Стенд развал-схождения Hunter WA520/22NE-421ML3S

Кабинет мобильный стандартный; OС Windows; WinAlign Elite, WebSpecs, Photo/Video опция; монитор LCD 21.5" с креплением; принтер цветной;
Мульти-D, 4 камеры, механический лифт, трехмерные (TD) мишени, адаптеры быстрого зажима; круги поворотные.

1. Датчики Hawkeye Elite HE421ML3S
Исполнение с ручным приводом траверсы видеокамер. Диапазон перемещения траверсы составляет 1461 мм (максимум) или 1270 мм в случае монтажа стационарного кабинета на колонну.
Возможна совместная работа с любым типом WA кабинетов.
Используют Мульти-D технологию моделирования для получения точных измерений.
4 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
4 трехмерные (TD) мишени:
Быстро распознаются камерами;
Обеспечивают больший угол видения по вертикали и горизонтали;
Компактные и легкие;
Имеют полимерные ударопрочные корпуса;
Не имеют электроники и не требуют калибровки.
4 адаптера быстрого зажима:
Захватывают за шину;
Быстро фиксируются с помощью пальцевого рычага;
Не имеют вращающихся рукояток;
Легкие и прочные;
Допускается несоосная установка.
Крюки для адаптеров быстросменные:
Для работы с колесами диаметром до 37";
Один тип используется приблизительно в 90% случаев.
Удлинители адаптеров быстрого зажима:
Для работы с колесами, имеющими глубоко расположенную или выступающую ступицу.
    Манжеты защитные для адаптеров и удлинителей, 4+4 шт.
4 кронштейна хранения адаптеров с мишенями для монтажа на колонну, кабинет или стену, ножничный подъемник или стойки 4-х стоечного подъемника.
Режимы измерений:
«Текущая плоскость» - УУК автомобиля определяются относительно плоскости образуемой мишенями.
Способы компенсации биений:
Прокатывание укороченное - самая быстрая процедура с функцией контроля грубых ошибок;
Прокатывание – быстрая процедура с дополнительной функцией контроля грубых ошибок;
Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля или при регулировке «без колес».
Мишени могут быть скомпенсированы в любом порядке.

2. Кабинет WA520E
Стандартный стационарный. Может монтироваться на стене или на одной из следующих колонн: HE421FC/LZ/ML, HS421FC/LZ или HS221FC/LZ.
В комплектацию входят:
Фиксатор педали тормоза.
Фиксатор рулевого колеса.

3. Монитор LCD 21.5”*
Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен.

4. Принтер*
Цветной струйный.

5. Компьютер* с ПО WinAlign Элит
В комплектацию входят:
Стандартная конфигурация компьютера;
Клавиатура (рус./англ. язык);
Мышь оптическая;
2 года бесплатных обновлений спецификаций автомобилей.
Диски ПО WinAlign Элит установочные;
Электронные ключи доступа;
Доступ WebSpecs;
DVD-Photo/Video опция;
Руководство пользователя;
Лицензия на использование ОС Microsoft Windows.
ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности:
ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально.
Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля.
Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.
База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.
Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами.
Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля.
Не нужно обращаться к запутанным диаграммам и таблицам.
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом.
Примечание: Требуются комплекты адаптеров 20-1978-1 и 20-2577-1.
ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.
SBDA (Аудит кузов/подвеска) – Отображает положение кузова автомобиля относительно шасси для определения крена и необходимости кузовного ремонта.
Примечание: Требуются мишени высоты посадки 20-2050-1.
Измерение высоты посадки – Поддерживает автоматический ввод данных двумя способами:
С помощью мишеней высоты посадки 20-2050-1 (высота отображается в реальном времени);
С помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
WinAlignTuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью.
Примечание: Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.
Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения.
Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.
Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.

Автоматическое распознавание вывешивания оси

AVH (Расширенные данные по управляемости автомобиля) – Помогает обнаружить скрытые проблемы, позволяет получить данные, объясняющие поведение автомобиля на дороге, или спрогнозировать его поведение.
Доступны следующие измерения: плечо обката, смещение кастера, угол/смещение центральной линии кузова, диаметр разворота по центрам пятен контакта или внешним кромкам, крен кузова в повороте, свес кузова и др.
Примечание: Для большинства измерений требуются мишени высоты посадки 20-2050-1.
Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости.

Примечание: Требуется комплект 20-2151-1.
FIA – Система взаимодействия стенда и подъемника развал-схождения. Обладает следующими возможностями:
Автоматическое включение камер при подъеме автомобиля на измерительную высоту;
Автоматический контроль и управление сдвижными пластинами и поворотными кругами;
Одновременная автоматическая настройка давления в шинах в соответствии со спецификациями.
Примечание: Требуется FIA-подъемник.
TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:
Отображение значений УУК в реальном времени;
Контроль и управление WinAlign;
Возможность просмотра регулировочных иллюстраций и изображений.
Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора.
Примечание: Требуется веб-камера.

6. Круги поворотные
20-2531-1-S Круги поворотные механические изменяемой высоты для легковых автомобилей, 2 шт.
